水電圖紙上各種符號都代表了什么意思

　　對于水電圖紙上面的那些符號，對于不懂的業主來說，估計就是在看鬼畫符一樣，那么水電圖紙上各種符號都代表了什么意思呢?今天杭州裝修公司小編就為大家介紹一下，水電圖紙上各種符號都代表了什么意思：

　　







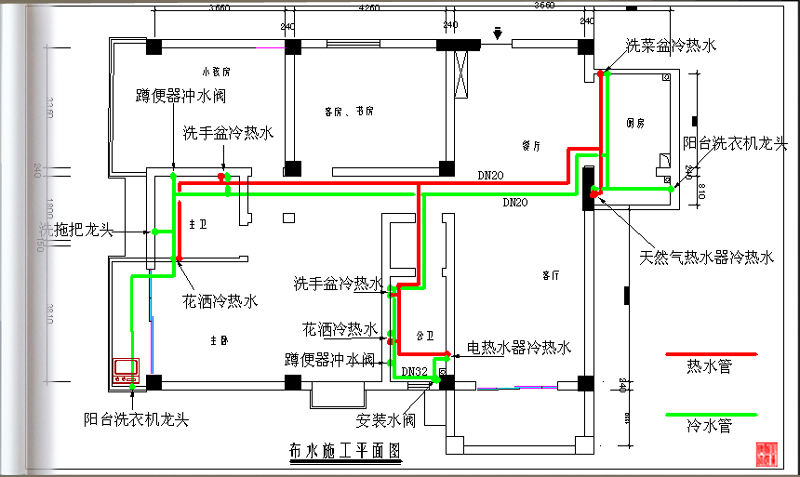

　　水電圖紙上各種符號的意義



　　SC：焊接鋼管



　　PC：PVC聚乙烯阻燃性塑料管



　　CT：橋架



　　MR：金屬線槽



　　PR：塑制線槽



　　WC：沿墻暗敷設



　　WS(WE)：沿墻明敷設



　　CC：沿頂板暗敷設



　　F：暗敷在地板內



　　CE：沿頂板明敷



　　SCE：吊頂內



　　YJV：電纜



　　SYV：電視線



　　PE：接地(黃綠相兼)



　　PEN：接零(藍色)



　　3相線(火線)：A項(黃) B項(綠) C項(紅)



　　KV：(電壓)千伏



　　BV：聚氯乙烯單層塑料電線



　　BVV：聚氯乙烯雙層塑料電線



　　MEB：總等電位



　　LEB：局部等電位



　　線路敷設方式代號



　　PVC——用阻燃塑料管敷設



　　DGL——用電工鋼管敷設



　　VXG——用塑制線槽敷設



　　GXG——用金屬線槽敷設



　　KRG——用可撓型塑制管敷設



　　線路明敷部位代號



　　LM—沿屋架或屋架下弦敷設



　　ZM——沿柱敷設



　　QM——沿墻敷設



　　PL——沿天棚敷設



　　線路暗敷部位代號



　　LA——暗設在梁內



　　ZA—暗設在柱內



　　QA—暗設在墻內



　　PA——暗設在屋面內或頂棚內



　　DA——暗設在地面或地板內



　　PNA—暗設在不能進入的吊頂內



　　照明燈具安裝方式代號



　　D——吸頂式



　　L——鏈吊式



　　G———管吊式



　　B——壁裝式



　　R———嵌入式



　　BR———墻壁內安裝



　　配電線路的標注方法



　　a——b(c×d)e——f其中：



　　a--回路編號



　　b--導線型號



　　c--導線根數



　　d--導線截面



　　e--敷設方式及穿管管徑



　　f--敷設部位



　　表示2根導線



　　表示3根導線



　　表示n根導線



　　照明燈具標注方法



　　a--燈數



　　b--型號或編號



　　c--每盞照明燈具的燈泡個數



　　d--燈泡容量，W



　　e--燈泡安裝高度，m



　　f--安裝方式



　　L--光源種類，白熾燈或熒光燈



　　希望通過小編介紹的水電圖紙上各種符號的意思，可以對大家觀看圖紙有所幫助，在這里預祝大家都學會(huì )應該如何觀看水電圖紙。
